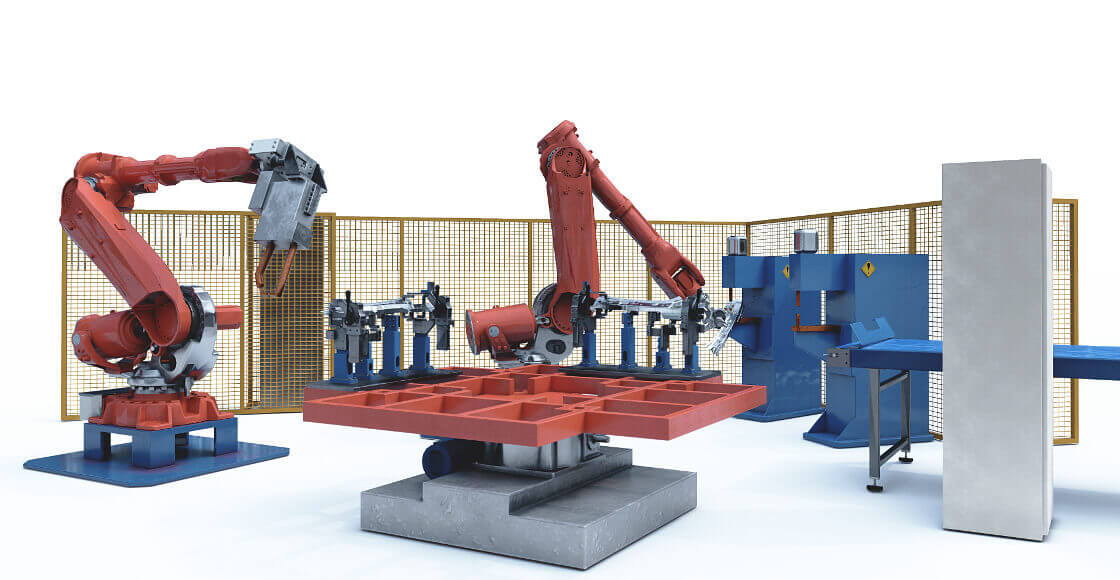

La stazione è composta da una tavola rotante, n.2 macchine di saldatura dadi, un robot di prelievo, un robot per la punzonatura ed un nastrino di scarico. Una volta che l’operatore ha caricato le longherine sulla tavola rotante essa ruoterà portandole in posizione per il robot punzonatore e liberando un nuovo slot di caricamento per l’operatore.
Alla successiva rotazione della tavola le longherine punzonate saranno a disposizione del robot di prelievo.

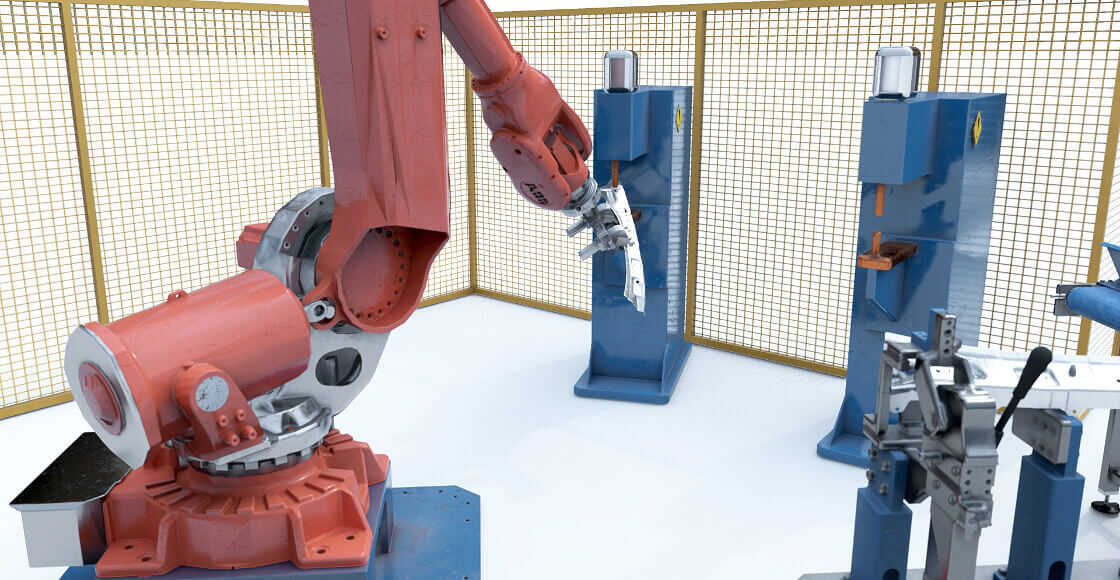

Il Robot di prelievo, con a bordo una pinza elettropneumatica per la presa di entrambe le longherine (dx e sx), ha il compito di prelevare le longherine dalla tavola rotante e posizionarla sotto le macchine di saldatura per l’assemblaggio dei dadi.
In una prima fase è prevista la saldatura con il posizionamento in automatico del dado M8 e, successivamente, la saldatura del M6 con collarino. Terminate tutte le operazioni, la longherina sarà depositata su un nastro motorizzato avente una lunghezza di circa 2500 mm.
